全自動自潔式過濾器
功能與用途
FMG-PZJ型反沖洗式自潔式過濾器廣泛用于冶金、化工 、石油
、造紙
、醫藥、食品
、采礦
、電力、城市給水領域
。諸如工業廢水
，循環水的過濾，乳化液的再生
，廢油過濾處理
，冶金行業的連鑄水系統、高爐水系統
，熱軋用高壓水除鱗系統
。是一種先進、高效且易操作的全自動過濾裝置
。

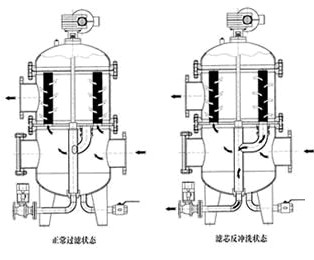

設備結構與工作原理
FMG-PZJ型反沖洗式自潔式過濾器由殼體
、多元濾芯、反沖洗機構
、電控箱
、減速機、電動閥門和差壓控制器等部分組成
。殼體內的橫隔板將其內腔分為上
、下兩腔，上腔內配有多個過濾芯
，這樣充分利用了過濾空間
，顯著縮小了過濾器的體積
，下腔內安裝有反沖洗吸盤。工作時
，濁液經入口進入過濾器下腔
，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留
，凈液穿過縫隙到達上腔
，最后從出口送出。
本過濾器濾芯采用高強度的Johnson楔形濾網
，通過壓差控制
、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值
，或定時器達到預置時間時
，電動控制箱發出信號，驅動反沖洗機構
。當反沖洗吸盤口與濾芯進口正對時
，排污閥打開，此時系統泄壓排水
，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區
，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進吸盤內并從排污閥排出
。特殊設計的Johnson網使得濾芯內部產生噴射效果
，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正�
；蚨〞r(shí)器設定時間結束后
，電機停止運轉，電動排污閥關閉
。整個過程中
，物料不斷流，反洗耗水量少
，實現了連續化
、自動化生產。
本機特點
★ 本過濾器減速機構采用NRV型減速機，外殼采用優質鋁合金壓鑄結構，散熱性好、噪聲小、重量輕、承載能力大；
★ 密封裝置采用CVA62.1-85標準增強四氟雙端面密封結構，密封性能可靠、使用壽命長、承壓能力強；
★ 頂部設有自動排氣閥，結構緊湊、啟閉靈敏；
★ 差壓取樣部分采用D520/7DD型切換差可調式差壓控制器，信號反饋正確；
★ 濾芯采用高強度Johnson濾網，縫隙精確率高、有效過濾面積大、壓降小，反沖洗效率高；
★ 濾芯花板與反沖洗吸盤工作界面進行鏡面處理；
★ 反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗吸盤自整機構，能確保吸盤與濾芯花板的長效密封，增強了反沖洗效果；
★ 本過濾器電氣控制部分采用PLC可編程控制器，清洗模式采用差壓控制、定時控制及手動控制并聯模式，清洗程序采用定時定位模式
，反洗耗水量小
，清洗徹底；
★ 電控箱采用立柱式全透屏戶外防水型結構
。

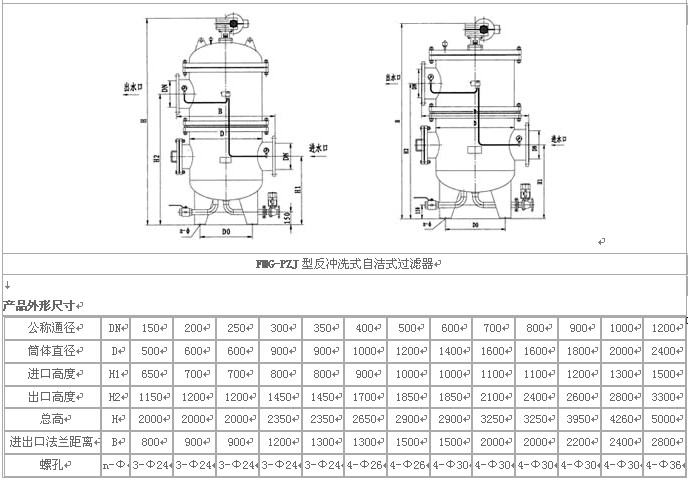

主要技術參數
◆ 公稱直徑：150
、200、250
、300
、350、400
、500
、600、700
、800
、900、1000
、1200
◆ 設計壓力: 1.0MPa（另外有1.6MPa和2.5MPa可供選用）
◆ 過濾精度: ⑴沖孔板結構：≥1000mm ⑵復合編織網結構：≥25mm ⑶Johnson楔形網：≥50mm
◆ 差壓設定值調節范圍：0.02～0.16MPa
◆ 切換差調節范圍：0.035～0.15MPa
◆ 反沖洗時間設定范圍：1～24h
◆ 壓力損失：0.02～0.1MPa
◆ 工作方式：手動
、自動
◆ 電機參數：380V 50Hz
◆ 電機功率：0.15～2.2KW
