一、用途：
FMG-QCB型全自動磁性過濾器廣泛適用于循環水、顏料、染料
、石油化工
、制藥、食品
、塑料
、機床切削油和乳化液予過濾、研磨設備后過濾
、金屬表面予處理過濾
，脫脂和預脫脂循環等行業,能在液體漿料輸送過程中有效的清除鐵性雜質，降低產品中的鐵含量
，提高產品的質量
。具有體積小、重量輕
、安裝操作方便等優點
。
全自動磁性過濾器系統的推出解決了諸如機械加工行業的切削油和乳化液的凈化循環系統鐵質過多的問題，而且大大減輕了工人的勞動強度
。和普通的過濾設備不同的是
，系統利用高強度磁場去除大到數厘米的鐵磁性雜質，小到1微米以下的鐵粉
，幾乎所有流過磁場的鐵磁性顆粒均被吸附
，液體得到凈化。當系統確認飽和后，液壓系統工作脫磁
，沖洗液清洗磁棒
，系統再生完成。
二、工作原理：
在液體輸送過程中，液體經過過濾器時，受強力磁棒的磁性作用，漿料中的鐵雜質被吸附在磁棒套管上，大大減少液漿中的鐵性雜質，保證了下道工序能有效控制鐵雜質含量。

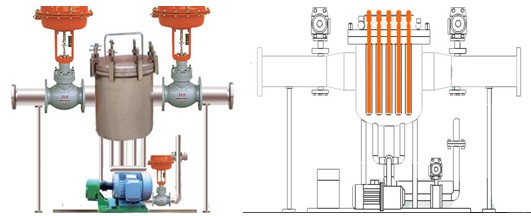

三、結構簡圖：
四、流程
1、過濾：液體流過過濾器時,液體中的鐵和磁性物質被強力磁棒牢牢吸附.
2、排渣：當強力磁棒上吸附的磁性物質達到一定程度時,強力磁棒提升,磁性物質 脫落,電動排污閥打開排污.
3、沖洗：反沖洗水泵啟動,底部的水沖入桶內,將細小雜質和桶壁沖洗干凈,從底部排出.
4、磁棒組復位：強力磁棒下降復位.
五、安裝使用：
把全自動磁性過濾器的接口法蘭與液體進出管路相連，使液體從過濾器中均勻流過,排污口接到排污管道,電源接到控制電柜,按下啟動按鈕
特點參數:
|
* 內表面：酸洗鈍化或電解拋光處理 |
|
* 外表面：亞光處理、鏡面拋光或電解拋光處理 |
|
* 密封材料：丁腈橡膠（BUNA）硅橡膠 |
|
* 設備均經過高達設計壓力的1.5倍的靜壓測試 |
|
* 標準設計壓力：1.0MP |
|
* 標準設計溫度：130℃ |
|
* 自動控制：液位、壓力監測，液壓舉升機構 ，自動排氣閥 ,PLC 控制,留有與上位機通訊接口； |
|
* 磁場強度：5000~20000高斯可選
選型表：
|
型號 |
流量能力 |
進出口尺寸 |
工作平臺占地尺寸 |
|
FMG-QCB1 |
5m3/h |
DN25 |
500*500 |
|
FMG-QCB2 |
20m3/h |
DN50 |
500*800 |
|
FMG-QCB3 |
50m3/h |
DN80 |
500*800 |
|
FMG-QCB4 |
80 m3/h |
DN100 |
1000*1000 |
|
FMG-QCB5 |
125 m3/h |
DN125 |
1000*1000 |
|
FMG-QCB6 |
180m3/h |
DN150 |
1000*1000 |
|
FMG-QCB8 |
320 m3/h |
DN200 |
1500*2000 |
|
FMG-QCB10 |
490 m3/h |
DN250 |
1500*2000 |
|
FMG-QCB12 |
710m3/h |
DN300 |
1500*2000 |
|
FMG-QCB14 |
1000m3/h |
DN350 |
1500*2000 |
|
FMG-QCB16 |
1400m3/h |
DN400 |
3000*3000 |
|
FMG-QCB18 |
1600 m3/h |
DN450 |
3000*3000 |
|
FMG-QCB20 |
2000m3/h |
DN500 |
3000*3000 | |
六、主意事項：
1、清理時
，抽出的磁棒蓋不能放置在金屬物體上，防止損壞磁棒
。
2
、抽出磁棒必須置于清潔場所，磁棒套管內不能有積水
。
