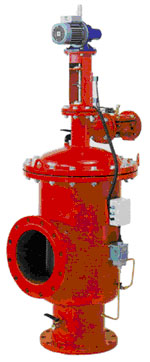

全自動吸吮式過濾器
FMG--XM FMG--XX
|
最小工作壓力：0.1MPa |
|
|
|
最高工作溫度：70℃ |
|
過濾精度：10-3500微米。 |
|
|
|
|
|
清洗機構轉速：14rpm |
|
清洗壓損：0.01MPa |
|
|
粗、精兩級過濾，粗過濾網設 計保護吸嘴和精濾網免受 大塊 顆粒的破壞 。 |
|
控制電壓：交流220V |
|
|
FMG-X系列電動吸吮式過濾器是一種全自動自清洗過濾器，過濾器內有粗、精兩級過濾網 ，在精濾網內安裝一個吸吮掃描器 ，掃描器由電機帶動作旋轉運動，在過濾器端蓋上安裝一個排污閥 。清洗時 ，電機帶動吸吮掃描器掃過濾網表面吸掉污物雜質，并通過排污閥排出過濾器 。清洗無需斷流 。系列過濾器有三種結構型式：立式、臥式 |
|
水流從過濾器進口流入，先經過粗濾網濾掉較大顆粒的雜質 ，然后進入精濾網過濾 ，水中的雜質顆粒不斷地在精濾網的內側聚積，在精濾網的內 、外兩側就形成一個壓差 ，當壓差達到預定值時(0.05MPa)，壓差開關便傳遞信號給控制盤 ，控制盤啟動電機帶動吸吮掃描器旋轉吸掉濾網上的污物雜質 。同時打開排污閥，污物從排污閥排走 。 |
|
|
控 制 系 統
采用PLC自動控制 。可根據壓差或定時控制反沖洗 ，并可手動清洗和選擇設計為連續清洗 ，發生故障時有警示信號或相應之動作。
|
型 號 參 數
|
型號 |
管徑
(mm) |
過濾流量
(m3/h) |
過濾面積
(cm2) |
排污閥
(mm) |
一次清洗水量(L) |
電機功率 |
重量
(KG) |
D
(mm) |
A
(mm) |
B
(mm) |
C
(mm) |
C*
(mm) |
H
(mm) |
L
(mm) |
G
(mm) |
|
FMG-2XX |
50 |
25 |
1800 |
40 |
50 |
0.18 |
75 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 |
|
FMG-3XX |
80 |
50 |
1800 |
40 |
50 |
0.18 |
80 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 |
|
FMG-4XX |
100 |
80 |
1800 |
40 |
50 |
0.18 |
87 |
273 |
760 |
1250 |
1010 |
1700 |
500 |
300 |
310 | |
|

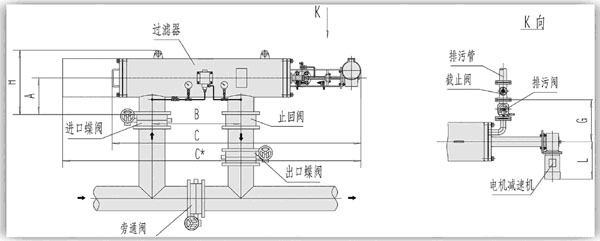

單 機安 裝
|
多 機 并 聯 安 裝
|
|
